| 一，螺纹球形止回阀产品：
|
产品名称：
|

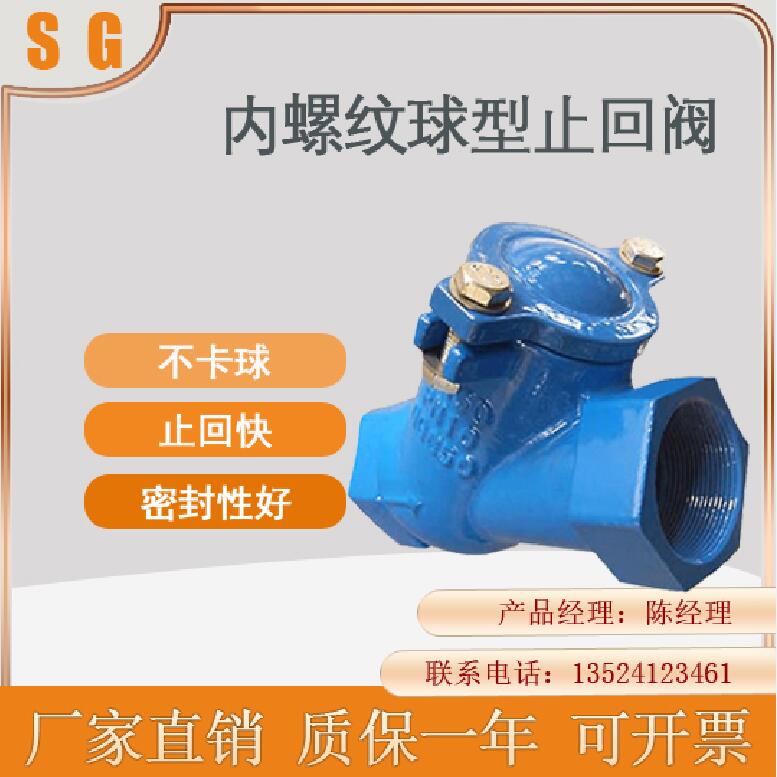

螺纹球形止回阀
|
|
产品型号：
|
HQ11X-16Q
|
|
产品口径：
|
DN25-DN80
|
|
产品压力：
|
1.6Mpa
|
|
产品材质：
|
球墨铸铁、不锈钢
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，螺纹球形止回阀产品详情：
栓高卧式止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流，此阀可水平安装也可垂直安装。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为
单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
三，螺纹球形止回阀使用说明：
1 本阀门是工业管道上必不可少的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。
注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。
5 适用介质：水、油品、蒸汽。
6 适合温度：≤425℃。
7 阀门试验压力及阀门在各级温度下的最大工作压力。
|
公称压力
PN
（MPa）
|
强度实验压力
1.5P
（MPa）
|
密封实验压力
|
介质工作温度（℃）
|
|
水
1.1P
（MPa）
|
气
（MPa）
|
至200
|
250
|
300
|
350
|
400
|
425
|
450
|
|
最大允许工作压力（MPa）
|
|
1.6
|
2.40
|
1.76
|
0.6
|
1.6
|
1.5
|
1.3
|
1.2
|
1.0
|
0.9
|
0.7
|
|
2.5
|
3.75
|
2.75
|
2.5
|
2.3
|
2.0
|
1.8
|
1.6
|
1.4
|
1.1
|
|
4.0
|
6.00
|
4.40
|
4.0
|
3.9
|
3.3
|
3.0
|
2.8
|
2.3
|
1.8
|
|
6.4
|
9.60
|
7.04
|
6.4
|
5.9
|
5.2
|
4.7
|
4.1
|
3.7
|
2.9
|
|
10.0
|
15.00
|
11.00
|
10.0
|
9.2
|
8.2
|
7.3
|
6.4
|
5.8
|
4.5
|
|
16.0
|
24.00
|
17.00
|
16.0
|
14.7
|
13.1
|
11.7
|
10.2
|
9.3
|
7.2
|
主要零件材料
|
零件名称
|
材 料
|
|
阀体、阀盖
|
碳素铸钢
|
不锈钢
|
|
阀瓣
|
碳素铸钢＋硬制合金碳
|
不锈钢＋硬制合金
|
|
摇杆
|
素铸
|
不锈钢
|
|
