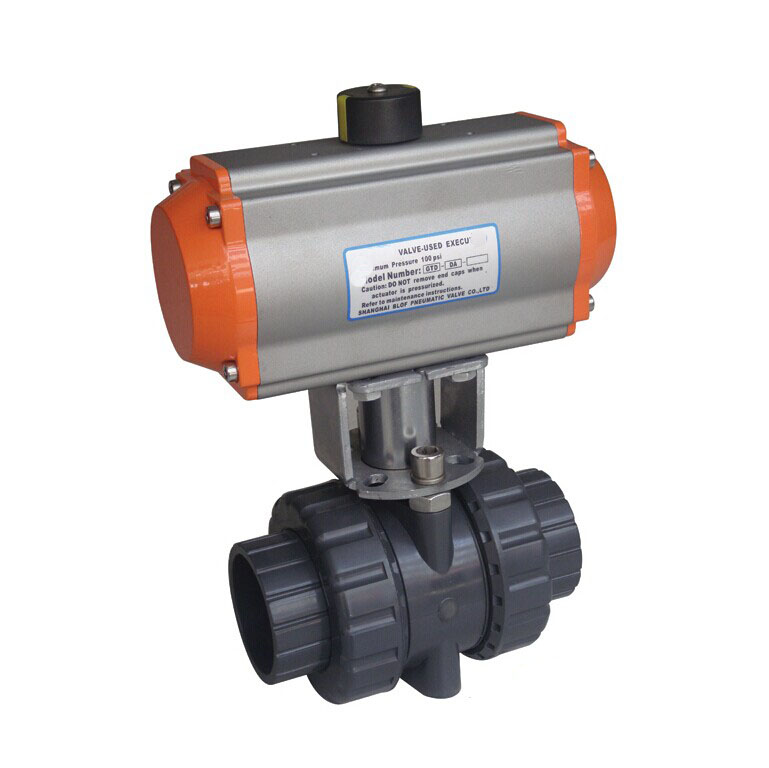

一，上海栓高气动CPVC球阀产品
|
产品名称：
|
气动CPVC球阀
|
|
产品型号：
|
Q611F-16
|
|
产品口径：
|
DN15～DN80
|
|
产品压力：
|
0.6～2.5MPa
|
|
产品材质：
|
PPR,CPVC,PVC,UPVC
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，气动PVC球阀 产品概述
本公司生产的气动CPVC球阀是由气动活塞式执行器及塑料球阀组成。适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强，故UPVC/CPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
三，其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、材质卫生无毒。
4、耐腐蚀性强，应用范围广。
5、耐磨损、容易拆卸，维护简单易行。
四，气动PVC球阀 主要技术参数
阀体
|
阀体形式
|
直通式
|
|
公称通径
|
DN15～150mm
|
|
公称压力
|
PN1.0、1.6 MPa
|
|
连接形式
|
法兰、螺纹、由令
|
|
适用介质
|
UPVC及PPR兼容的食品工业化学溶剂
|
执行机构
|
执行器型号
|
GT、SR、ST、AT系列单(双)作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-20～+90℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
五，气动PVC球阀 主要零件材料
|
阀体
|
UPVC、CPVC、PPR
|
|
阀座
|
PTFE
|
|
阀芯
|
UPVC、CPVC、PPR
|
|
阀杆
|
UPVC、CPVC、PPR
|

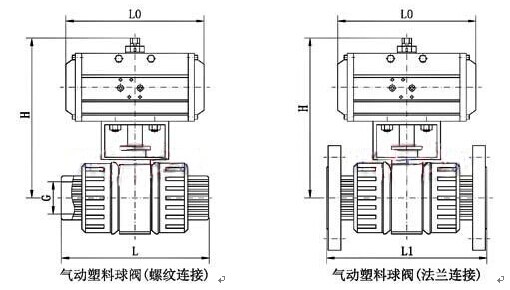

六，气动PVC球阀 主要外形及连接尺寸
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
G
|
1/2
|
3/4
|
1"
|
1-1/4
|
1-1/2
|
2"
|
2-1/2
|
3"
|
4"
|
|
L
|
112
|
132
|
144
|
165
|
171
|
200
|
273
|
303
|
326
|
|
L1
|
164
|
182
|
210
|
233
|
247
|
291
|
371
|
414
|
492
|
|
H
|
根据实际配置气动执行器而定
|
|
L0
|
根据实际配置气动执行器而定
|
|
