一，上海栓高GV4303电动二通阀产品：
|
产品名称：
|
GV4303 电动二通阀
|
|
产品型号：
|
GV4303
|
|
产品口径：
|
DN15～DN80
|
|
产品压力：
|
0.6~2.5Mpa
|
|
产品材质：
|
全铜
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，GV4303电动二通阀材质说明
阀体材料：锻造黄铜
阀杆材料：黄铜
密封材料：丁腈橡胶(NBR)
驱动器底盘：不锈钢
驱动器盖：铝合金
三，GV4303电动二通阀产品概述
GV4303系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭，达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电,复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。
GV4303系列电动阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。
GV4303系列电动阀，操作灵活，可靠耐用，工作噪音低，并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境。
产品规格及主要数据
|
产品型号
|
名称
|
Kv值
|
配置
|
配置
|
|
V4043A1671B
|
风机盘管阀/两通
|
6.8
|
3/4"BSPT/220V/50Hz
|
54KPa
|
|
V4043C1222B
|
风机盘管阀/两通/电缆
|
3.0
|
1/2"喇叭管/220V/50HZ
|
136KPa
|
|
V4043C1347B
|
风机盘阀/两通
|
3.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
|
V40431354B
|
风机盘阀/两通
|
3.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
|
V4043C1362B
|
风机盘阀/两通
|
6.8
|
3/4"BSPT/220V/50Hz
|
54KPa
|
|
V4043C1370B
|
风机盘阀/两通
|
6.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
|
V4043A1704B
|
风机盘阀/三通
|
6.0
|
3/4"BSPT/220V/50Hz
|
68KPa
|
|
V40431668B
|
风机盘阀/三通
|
6.0
|
1/2"BSPT/220V/50Hz
|
68KPa
|
|
V4043C1742B
|
风机盘阀/三通
|
6.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
安装须知

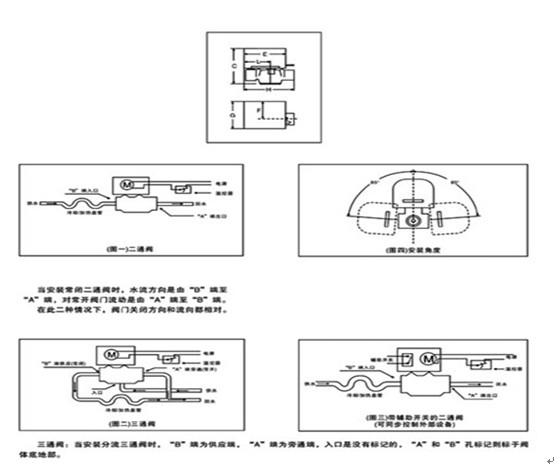

1、常闭二通阀和分流三通阀的安装如图一、图二及图三所示。
对于高层建筑物，应在底层支管上采用减压阀。
2、马达罩壳应防止滴水渗入。当阀装于水平管道，安装位置与垂直平面夹角不应超过85℃(见图四)。
3、当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
4、手动操作杆：当把手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。
