一，上海栓高国标旋塞阀产品简介：
|
产品名称：
|
国标旋塞阀
|
|
产品型号：
|
X43F
|
|
产品口径：
|
DN15～DN800
|
|
产品压力：
|
0.6~6.4Mpa
|
|
产品材质：
|
铸钢、不锈钢、合金钢，
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，上海栓高国标旋塞阀产品介绍：
旋塞阀是应用最早的一种阀门，其启闭件是带有通孔的塞体，阀门的启闭动作就是由阀杆控制塞体转动来完成的，小型无填料的旋塞阀又被称为“考克”。旋塞阀的主要作用是通过启闭控制管道和设备内的介质流动。
钢制旋塞阀主要供开启和关闭管道和设备介质之用，塞体随阀杆转动，以实现启闭动作。
三，上海栓高国标旋塞阀应用范围：
国标旋塞阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
结构特点：
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好。
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
标准规范：
设计制造标准：GB/T 22130-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
旋塞阀安装与维护应注意以下事项：
1、要留有阀柄旋转的位置。
2、旋塞阀不能用作节流。
3、带传动机构的旋塞阀应直立安装。
|

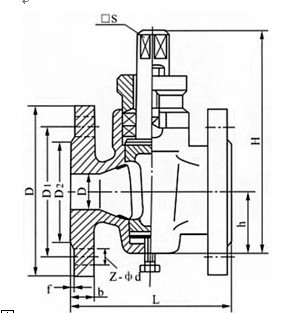

型号
|
公称通径DN（mm）
|
尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-￠d
|
□S
|
h
|
H
|
|
X43W-1.0C X43T-1.0P
X43W-1.0R X43W-1.0Ni
|
15
|
80
|
95
|
65
|
45
|
2
|
14
|
4-￠14
|
14
|
26
|
99
|
|
20
|
90
|
105
|
75
|
55
|
2
|
16
|
4-￠14
|
14
|
34
|
124
|
|
25
|
110
|
115
|
85
|
65
|
2
|
16
|
4-￠14
|
17
|
38
|
133
|
|
32
|
115
|
135
|
100
|
78
|
2
|
18
|
4-￠18
|
19
|
45
|
152
|
|
40
|
150
|
145
|
110
|
85
|
3
|
18
|
4-￠18
|
22
|
55
|
212
|
|
50
|
170
|
160
|
125
|
100
|
3
|
20
|
4-￠18
|
27
|
74
|
260
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-￠18
|
32
|
82
|
295
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
4-￠18
|
36
|
95
|
327
|
|
100
|
300
|
215
|
180
|
155
|
3
|
26
|
8-￠18
|
46
|
135
|
425
|
|
125
|
350
|
245
|
210
|
185
|
3
|
24
|
8-￠18
|
50
|
154
|
482
|
|
150
|
400
|
280
|
240
|
210
|
3
|
24
|
8-￠23
|
55
|
172
|
512
|
|
200
|
480
|
335
|
295
|
265
|
3
|
24
|
8-￠23
|
75
|
195
|
605
|
|
250
|
530
|
390
|
350
|
320
|
3
|
28
|
12-￠23
|
85
|
230
|
660
|
注明：
以上安装尺寸只作参考 本厂如有调整不另行通知 详细请来电咨询。021-66358043 56813595。
|
