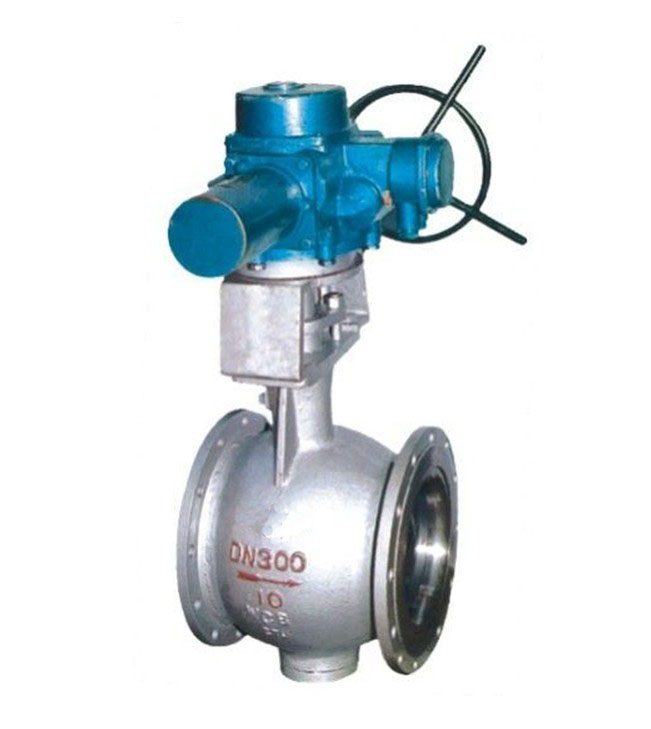

一，上海栓高电动调节球阀产品：
|
产品名称：
|
电动调节球阀
|
|
产品型号：
|
ZDRV
|
|
产品口径：
|
DN50-500
|
|
产品压力：
|
1.0-6.4Mpa
|
|
产品材质：
|
铸钢、不锈钢、合金钢等
|
|
联系电话：
|
021-66358043 13524123461 QQ 597574072
|
上海栓高阀门厂制造标准安照中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，上海栓高ZDRV调节球阀介绍：
ZDRV调节球阀往往是靠阀后或阀前阀座达到单面密封的,只有极个别特殊场合才使用阀前,阀后双面密封.因此,在通常情况下,只有一半球面(甚至更少)起密封作用,于是产生了V形球球阀
电动调节球阀特点。
1、球体重量轻,这对于节约材料尤其是贵重金属材料有不可低估的经济效益.
2、精加工表面体积小,减少加工时间
3、能有效地减小球阀启动时的惯性力，主要用于输送纤维和纸浆等介质.球体上的V形缺口能起切断作用,以避免纤维物料粘在球体.阀体和阀座。间,另外V形球还广泛用来调节流量.。
三，上海栓高电动调节球阀结构特点：
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀不会被擦伤，并且启闭扭矩小。
四，上海栓高电动调节球阀主要零件材料：
|
零件 名称
|
材料
|
|
阀体
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀盖
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀杆
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18NiMo2aTi
|
|
球体
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀座
|
PTFE/13Cr/CrNi SS+STELLITE
|
|
螺柱
|
B7/35CrMoA
|
1Cr17Ni2
|
|
螺母
|
2H/45
|
2Cr13
|
|
填料
|
PTFE/增强柔性石墨
|
五、电动调节球阀PN1.6MPa主要连接尺寸及重量
|
公称通经
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
500
|
|
L
|
124
|
145
|
165
|
194
|
210
|
229
|
243
|
297
|
338
|
520
|
600
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
470
|
580
|
|
手动
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
670
|
840
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
257
|
257
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
400
|
400
|
400
|
|
W
|
230
|
40
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
|
Wt(Kg
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
864
|
1600
|
|
电动
|
H2
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
830
|
940
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
410
|
|
气动
|
H3
|
274
|
379
|
389
|
479
|
552
|
736
|
736
|
926
|
1059
|
1393
|
1583
|
|
L2
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1360
|
1360
|
六，电动调节球阀PN2.5MPa
|
公称通经
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
500
|
|
L
|
124
|
145
|
165
|
194
|
210
|
229
|
243
|
297
|
338
|
520
|
600
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
470
|
580
|
|
手动
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
670
|
840
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
257
|
257
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
400
|
400
|
400
|
|
W
|
230
|
40
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
|
Wt(Kg
|
15
|
24
|
30
|
55
|
87
|
118
|
255
|
370
|
533
|
1030
|
2100
|
|
电动
|
H2
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
400
|
400
|
410
|
420
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
410
|
|
气动
|
H3
|
340
|
379
|
452
|
479
|
646
|
666
|
814
|
1002
|
1059
|
1205
|
1295
|
|
L2
|
405
|
405
|
574
|
576
|
756
|
756
|
1060
|
1060
|
1060
|
1360
|
2840
|
|
