一，上海栓高电动三通球阀产品
|
产品名称：
|

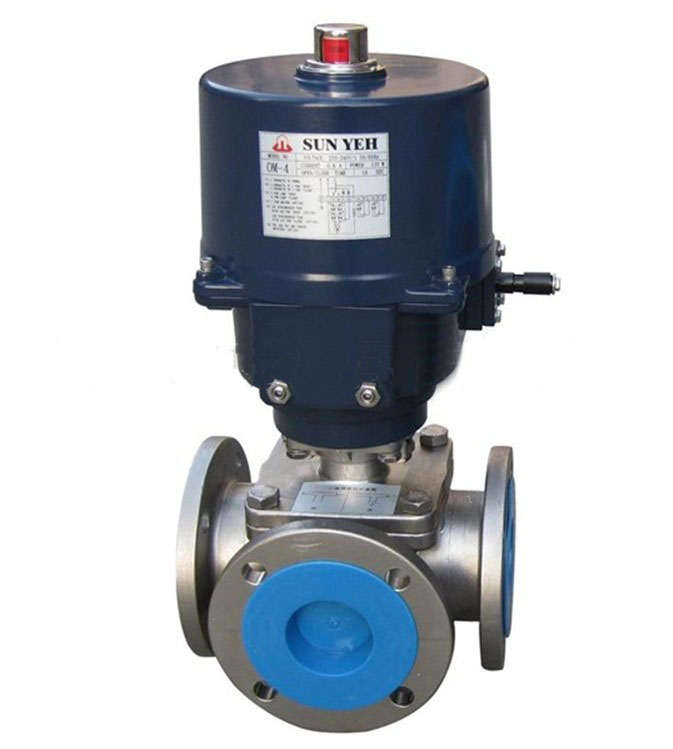

电动三通球阀
|
|
产品型号：
|
Q945F
|
|
产品口径：
|
DN25-250
|
|
产品压力：
|
1.6-4.0Mpa
|
|
产品材质：
|
铸铁、铸钢、不锈钢等,
|
|
联系电话：
|
021-66358043. QQ 597574072
|
上海栓高阀门厂制造标准安照中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二、上海栓高电动 三通球阀结构及其特性说明：
栓高电动三通球阀采用四面阀座、一体化结构。适用于液体、气体、粉体等介质的汇合、分流及分配。其操作省力，维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是：
1 .阀门按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
2 .阀座采用PTFE材料，阀门的启团力小，开关轻便。
3 .阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
4. 具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
三，上海栓高电动三通球阀性能及设计规范：
1、压力等级：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅级
2、公称通径：DN15-200；1/2”-8”
3、适用温度：-29-150℃
4、适用介质：碳钢：适用水 蒸气 油品等介质
5、连结方式：法兰连结按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准；
焊接端按：GB12224及ANSI B 16.25；螺纹连结按：GB7306.
三、压力测试：验收标准按JB/T9092及API 598
图A
|
性能规范
|
|
型号
|
公称
压力
|
试验压力MPa
|
适用介质
|
工作
温度
|
|
强度(水)
MPa
|
密封（水）
空气（MPa）
|
低压密封
(MPa)
|
|
Q45F-16P（R）
|
1.6
|
2.4
|
1.8
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸类
|
|
Q45F-25P（R）
|
2.5
|
3.8
|
2.8
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸类
|
|
Q45F-40P（R）
|
4.0
|
6.0
|
4.4
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸类
|
|
|
主要零件材料
|
|
零件名称
|
材料
|
|
Q45F-16C
-25p
-40R
|
Q45F-16C
-25P
-40R
|
|
阀体
|
铬镍钛钢
|
铬镍钼钛钢
|
|
球体
|
|
阀杆
|
|
密封圈
|
聚四乙烯
|
|
扳手
|
铸钢
|
|
|
主要外形尺寸和连接尺寸(MM)
|
|
型号
|
公称通径DN
|
尺寸（MM）
|
|
L
|
D
|
D1
|
H
|
z-ød
|
|
Q44F-16C/P
Q45F-16R/L
|
15
|
140
|
95
|
65
|
103
|
14-4
|
|
20
|
160
|
105
|
75
|
112
|
14-4
|
|
25
|
180
|
115
|
85
|
123
|
14-4
|
|
32
|
200
|
135
|
100
|
144
|
18-4
|
|
40
|
220
|
145
|
110
|
152
|
18-4
|
|
50
|
240
|
160
|
125
|
182
|
18-4
|
|
65
|
260
|
180
|
145
|
193
|
18-4
|
|
80
|
280
|
195
|
160
|
217
|
18-8
|
|
100
|
320
|
215
|
180
|
245
|
18-8
|
|
125
|
360
|
245
|
210
|
282
|
18-8
|
|
150
|
440
|
280
|
240
|
319
|
23-8
|
|
Q44F-25C/P
Q45F-25R/L
|
15
|
115
|
95
|
65
|
|
14-4
|
|
20
|
145
|
105
|
75
|
|
14-4
|
|
25
|
160
|
115
|
85
|
|
14-4
|
|
32
|
200
|
135
|
100
|
|
18-4
|
|
40
|
220
|
145
|
110
|
|
18-4
|
|
50
|
240
|
160
|
125
|
|
18-4
|
|
65
|
260
|
180
|
145
|
|
18-8
|
|
80
|
280
|
195
|
160
|
|
18-8
|
|
100
|
320
|
230
|
190
|
|
23-8
|
|
125
|
360
|
270
|
220
|
|
25-8
|
|
150
|
440
|
300
|
250
|
|
25-8
|
|
|
