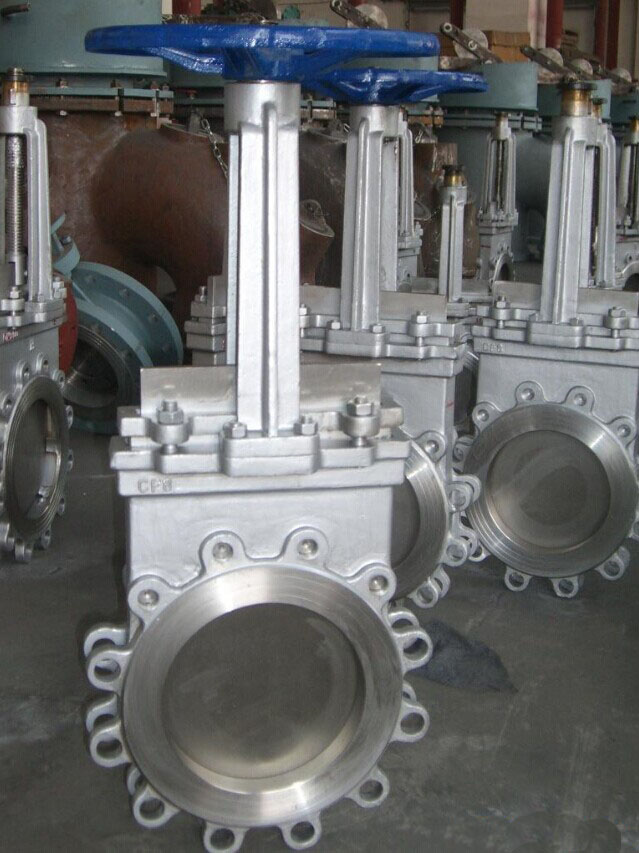

一，上海栓高对夹排渣闸阀产品
|
产品名称：
|
对夹排渣闸阀
|
|
产品型号：
|
PZ71H
|
|
产品口径：
|
DN15-400
|
|
产品压力：
|
0.6~10.0Mpa
|
|
产品材质：
|
铸钢、不锈钢、合金钢等
|
|
联系电话：
|
021-66358043 QQ 597574072
|
本厂生产阀门按照：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
二，上海栓高排渣闸阀产品用途
排渣闸阀适用于工作压力 1.6~6.4MPa，工作温度 0~100℃ 的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物
三，上海栓高排渣闸阀产品结构特点
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封，性能优良
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性
6、中大口径设置滚动轴承，启闭轻松
四，上海栓高排渣闸阀引用标准
设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
零件材料
|
阀体
|
阀 盖
|
支 架
|
闸 板
|
阀 杆
|
阀 座
|
密封圈
|
填 料
|
阀杆螺母
|
|
WCB
|
WCB
|
WCB
|
WCB+耐磨合金
|
2Cr13
|
WCB+耐磨合金
|
增强柔性石墨
|
增强柔性石墨
|
ZCuA110Fe3
|
主要外形和连接尺寸
|
公称压力PN
|
公称通径DN
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-d
|
H
|
D0
|
|
1.6Mpa
|
50
|
250
|
160
|
125
|
100
|
-
|
16
|
3
|
4-18
|
335
|
250
|
|
80
|
280
|
195
|
160
|
135
|
-
|
20
|
3
|
8-18
|
510
|
280
|
|
100
|
300
|
215
|
180
|
155
|
-
|
20
|
3
|
8-18
|
685
|
300
|
|
150
|
350
|
280
|
240
|
210
|
-
|
24
|
3
|
8-23
|
790
|
300
|
|
200
|
400
|
335
|
295
|
265
|
-
|
26
|
3
|
12-23
|
885
|
350
|
|
250
|
450
|
405
|
355
|
320
|
-
|
30
|
3
|
12-25
|
1015
|
400
|
|
300
|
500
|
460
|
410
|
375
|
-
|
30
|
3
|
12-25
|
1190
|
450
|
|
350
|
550
|
520
|
470
|
435
|
-
|
34
|
4
|
16-25
|
1350
|
500
|
|
400
|
600
|
580
|
525
|
485
|
-
|
36
|
4
|
16-25
|
1460
|
500
|
|
450
|
650
|
640
|
585
|
545
|
-
|
40
|
4
|
20-30
|
1620
|
550
|
|
500
|
700
|
705
|
650
|
608
|
-
|
44
|
4
|
20-34
|
1800
|
550
|
|
公称压力PN
|
公称通径DN
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-d
|
H
|
D0
|
|
2.5Mpa
|
50
|
250
|
160
|
125
|
100
|
-
|
20
|
3
|
4-18
|
335
|
250
|
|
80
|
280
|
195
|
160
|
135
|
-
|
22
|
3
|
8-18
|
510
|
280
|
|
100
|
300
|
230
|
190
|
160
|
-
|
24
|
3
|
8-23
|
685
|
300
|
|
150
|
350
|
300
|
250
|
218
|
-
|
30
|
3
|
8-25
|
790
|
300
|
|
200
|
400
|
360
|
310
|
278
|
-
|
34
|
3
|
12-25
|
885
|
350
|
|
250
|
450
|
425
|
370
|
332
|
-
|
36
|
3
|
12-30
|
1015
|
400
|
|
300
|
500
|
485
|
430
|
390
|
-
|
40
|
4
|
16-30
|
1190
|
450
|
|
350
|
550
|
550
|
490
|
448
|
-
|
44
|
4
|
16-34
|
1350
|
500
|
|
400
|
600
|
610
|
550
|
505
|
-
|
48
|
4
|
16-34
|
1460
|
500
|
|
450
|
650
|
660
|
600
|
555
|
-
|
50
|
4
|
20-34
|
1620
|
550
|
|
500
|
700
|
730
|
660
|
610
|
-
|
52
|
4
|
20-41
|
1800
|
550
|
|
公称压力PN
|
公称通径DN
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-d
|
H
|
D0
|
|
4.0Mpa
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4-18
|
340
|
250
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
8-18
|
508
|
300
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
8-23
|
680
|
300
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
8-25
|
800
|
400
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
12-30
|
875
|
500
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
12-34
|
1010
|
500
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
4
|
16-34
|
1180
|
550
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
4
|
16-34
|
1145
|
600
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
16-41
|
1280
|
600
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
4
|
20-41
|
1415
|
700
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
20-48
|
1560
|
750
|
|
公称压力PN
|
公称通径DN
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-d
|
H
|
D0
|
|
6.4Mpa
|
50
|
250
|
175
|
135
|
105
|
-
|
26
|
3
|
4-23
|
340
|
250
|
|
80
|
310
|
210
|
170
|
140
|
-
|
30
|
3
|
8-23
|
508
|
300
|
|
100
|
350
|
250
|
200
|
168
|
-
|
32
|
3
|
8-25
|
680
|
300
|
|
150
|
450
|
340
|
280
|
240
|
-
|
38
|
3
|
8-34
|
800
|
400
|
|
200
|
550
|
405
|
345
|
300
|
-
|
44
|
3
|
12-34
|
875
|
500
|
|
250
|
650
|
470
|
400
|
352
|
-
|
48
|
3
|
12-41
|
1010
|
500
|
|
300
|
750
|
530
|
460
|
415
|
-
|
54
|
4
|
16-41
|
1180
|
550
|
|
350
|
850
|
595
|
525
|
475
|
-
|
60
|
4
|
16-41
|
1145
|
600
|
|
400
|
950
|
670
|
585
|
525
|
-
|
66
|
4
|
16-48
|
1280
|
600
|
|
450
|
1050
|
715
|
630
|
570
|
-
|
70
|
4
|
20-48
|
1415
|
700
|
|
500
|
1150
|
800
|
705
|
610
|
-
|
76
|
4
|
20-54
|
1560
|
750
|
说明：本文中所有文字、数据、图片均只适用于参考，排渣闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-66358043 61175649 咨询。
|
