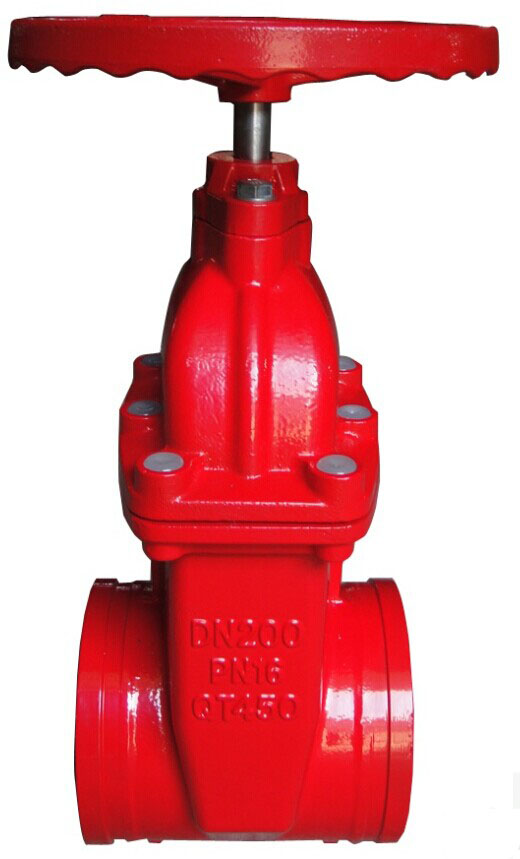

一，上海栓高明杆软密封闸阀产品：

|
产品名称：
|
弹性座封闸阀
|
|
产品型号：
|
Z41X、RRHX
|
|
产品口径：
|
DN50～DN1200
|
|
产品压力：
|
0.6～3.2MPa
|
|
产品材质：
|
铸铁、铸钢、不锈钢等
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海栓高阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

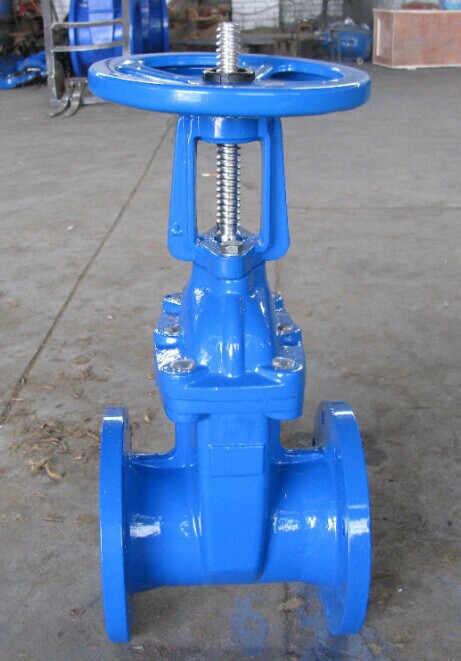

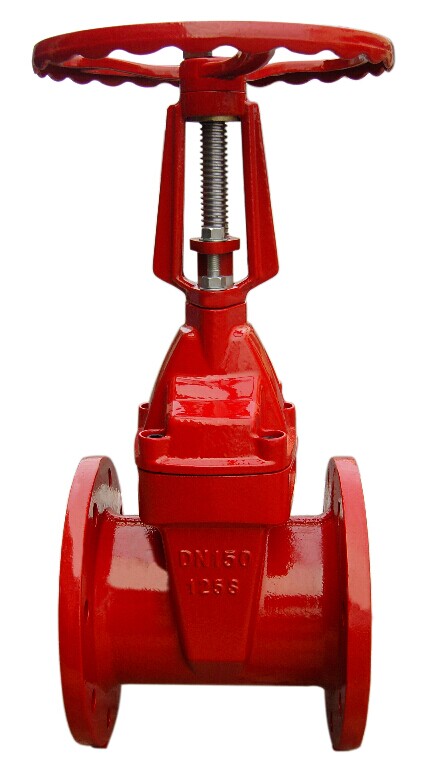

二，Z41X-16Q/RRHX-16Q上海栓高明杆弹性座封闸阀产品概述:：
明杆弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 ，,楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板，一般为法兰连接。
弹性座封闸阀：
软密封闸阀通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开看到阀杆升到最高的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行）程来确定。
三，上海栓高明杆弹性座封闸阀主要技术参数：
品牌名称：上海栓高产品型号：Z41X-16Q/ RRHX-16Q
公称压力：1.0～2.5MPa
公称通径：15～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
四，上海栓高明杆弹性座封闸阀使用：
1，.软密封闸阀操作时的启闭方向，一律应顺时针关闭。2.，为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。3，.由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
4.，若软密封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。
5，.软密封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
弹性座封闸阀的通用要求：
1，.弹性座封闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。本类阀门在管道中一般应当水平安装。
2，.弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
3，.弹性座封闸阀规格及类别，应符合管道设计文件的要求。
4，.弹性座封闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；软密封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
五，栓高软密封闸阀零件材料与工况：
|
序号NO
|
零件号码Number
|
零件名称Name
|
材质Material
|
|
1
|
RV-01
|
阀体
|
球墨铸铁、灰铸铁
|
|
2
|
RV-02
|
密封圈
|
NBR
|
|
3
|
RV-03
|
阀盖
|
球墨铸铁、灰铸铁
|
|
4
|
RV-04
|
O-RING
|
NBR
|
|
5
|
RV-05
|
防尘罩
|
NBR
|
|
6
|
RV-06
|
固定螺栓
|
钢制或镀锌螺栓
|
|
7
|
RV-07
|
传动帽
|
球墨铸铁、灰铸铁
|
|
8
|
RV-08
|
阀门
|
球墨铸铁外覆EPDNM或NBR
|
|
9
|
RV-09
|
铜螺母
|
青铜
|
|
10
|
RV-10
|
阀杆
|
2Cr13
|
|
11
|
RV-11
|
螺栓
|
钢制或镀锌螺栓
|
|
12
|
RV-12
|
O-RING
|
NBR
|
|
13
|
RV-13
|
止推轴承
|
青铜
|
|
14
|
RV-14
|
O-RING
|
NBR
|
|
15
|
RV-15
|
轴盖
|
球墨铸铁、灰铸铁
|
|
16
|
RV-16
|
螺栓
|
镀锌螺栓
|
|
17
|
RV-17
|
手轮
|
灰铸铁
|
弹性座封闸阀外形连接尺寸及重量：
|
产品代号
|
公称通径
|
L
|
D1
|
D2
|
D3
|
Hmax
|
B
|
F
|
N-φd
|
螺栓
|
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
1.0Mpa
|
1.6Mpa
|
|
RVC(H)X-005
|
50
|
178
|
99
|
125
|
165
|
340
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0065
|
65
|
190
|
118
|
145
|
185
|
370
|
19
|
3
|
4-19
|
M16
|
|
RVC(H)X-0080
|
80
|
203
|
132
|
160
|
200
|
410
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0100
|
100
|
229
|
156
|
180
|
220
|
450
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0125
|
125
|
254
|
184
|
210
|
250
|
480
|
19
|
3
|
8-19
|
M16
|
|
RVC(H)X-0150
|
150
|
267
|
211
|
240
|
285
|
550
|
19
|
3
|
8-23
|
M20
|
|
RVC(H)X-0200
|
200
|
292
|
266
|
295
|
340
|
630
|
20
|
3
|
8-23
|
12-23
|
M20
|
|
RVC(H)X-0250
|
250
|
330
|
319
|
350
|
355
|
405
|
750
|
22
|
3
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0300
|
300
|
356
|
370
|
400
|
410
|
460
|
820
|
24.5
|
4
|
12-23
|
12-28
|
M20
|
M24
|
|
RVC(H)X-0350
|
350
|
381
|
429
|
160
|
470
|
520
|
980
|
26.5
|
4
|
16-23
|
16-28
|
M20
|
M24
|
|
RVC(H)X-0400
|
400
|
406
|
480
|
515
|
525
|
58
|
1010
|
28
|
4
|
16-28
|
16-31
|
M24
|
M27
|
|
RVC(H)X-0450
|
450
|
432
|
530
|
565
|
585
|
640
|
1270
|
30
|
4
|
20-28
|
20-31
|
M24
|
M27
|
|
RVC(H)X-0500
|
500
|
457
|
585
|
620
|
650
|
715
|
1270
|
31.5
|
4
|
20-28
|
20-34
|
M24
|
M30
|
|
RVC(H)X-0600
|
600
|
508
|
685
|
725
|
770
|
810
|
840
|
1390
|
36
|
5
|
20-31
|
20-37
|
M27
|
M33
|
注明：
以上安装尺寸只作参考 本厂如有调整不另行通知 详细请来电咨询。021-66358043 56813595。
