　　产品展示　　蝶阀 >> D341J 法兰全衬胶蝶阀

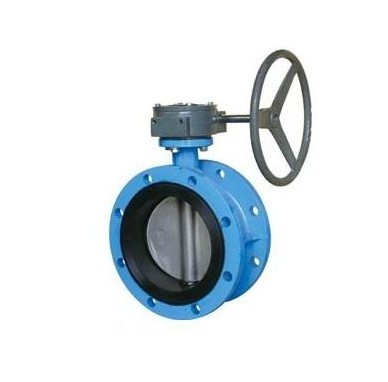

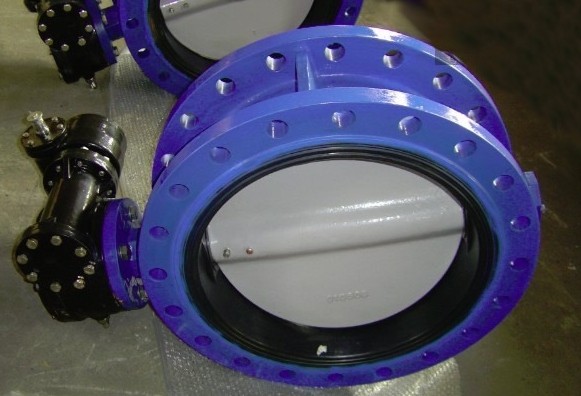

产品名称：法兰衬胶蝶阀

产品型号：D341J

产品口径：DN40mm--DN1200mm

产品压力：PN0.6Mpa--PN2.5Mpa

产品材质：铸铁，球铁，铸钢，不锈钢

出品单位：上海栓高阀门有限公司

上海栓高全衬胶法兰蝶阀简介

法兰衬胶蝶阀：

设计与制造：GB12238
结构长度：GB12221（13系列）
法兰连接尺寸：GB4216

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

法兰衬胶蝶阀概述：

一、用途

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

二、材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

三、测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置

四、主要尺寸参数

公称通径DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	质量
公称通径DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	质量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596
