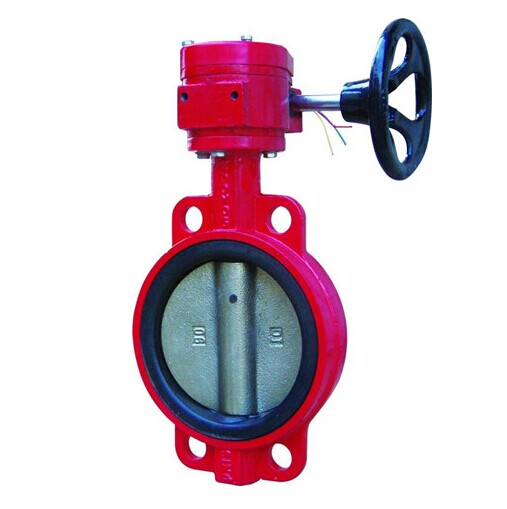

一，上海栓高化工阀门信号蝶阀产品
|
产品名称：
|
信号蝶阀
|
|
产品型号：
|
DX371X
|
|
产品口径：
|
DN50-200
|
|
产品压力：
|
0.6~2.5Mpa
|
|
产品材质：
|
铸钢、不锈钢、合金钢,铸铁，球墨铸铁
|
|
联系电话：
|
021-66358043 QQ 597574072
|
上海栓高化工阀门产品生产标准按照：中国GB、机械部JB、化工标准HG、德标DIN、日本JIS、JPI、英标BS，美标API、ANSI、生产。化工阀门阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。化工阀门工作压力1.0Mpa-50.0Mpa。化工阀门工作温度：-196℃-650℃。化工阀门连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。化工阀门驱动方式：手动、气动、液动、电动。上海栓高化工阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质化工阀门。
二，上海栓高化工阀门DX371X蜗轮信号蝶阀概述：
DX371X蜗轮信号对夹式蝶阀是一个圆盘蝶板，化工阀门在阀体内绕其自身的轴线旋转从而达到启闭或调节的化工阀门，蝶阀全开到全关通常是90°。 化工阀门启闭迅速，流体阻力小，可以经常操作。 结构简单、体积小、重量轻。 可以运送泥浆在管路中积存液体最小。 调节性能可在0～90°灵敏调节。 化工阀门主要技术参数： 工作温度： X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ 阀体、化工阀门阀体材料：铸铁、碳钢、不锈钢、 阀杆材料：35#不锈钢 适用介质 ： 水、蒸汽、油品及腐蚀性
三，上海栓高信号蝶阀应用范围：
软密封信号蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。
四，上海栓高信号蝶阀结构特点：
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。
五，上海栓高信号蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
六，上海栓高信号蝶阀主要参数：
|
公称通径DN（mm)
|
50～2000
|
50～1600
|
|
公称压力PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
对夹式蝶阀零件材料与工况：
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
丁腈耐油橡胶
|
|
填料
|
柔性石墨
|
信号蝶阀主要外形连接尺寸
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295 ,
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
